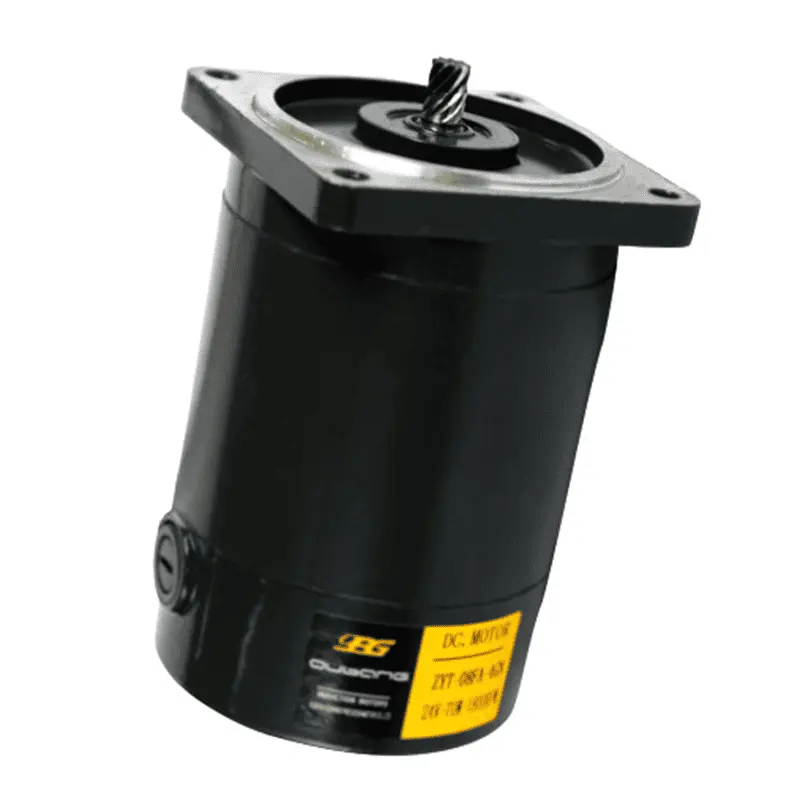

欧邦齿轴直流电机 15–1200W｜3–220V（配齿轮减速箱）

概述

本系列采用高磁能积永磁体与低损耗硅钢片，转矩密度高、启动响应快、运行平稳；减速箱采用高精度齿轮与加厚轴承布置，承载能力强。法兰与输出为工业标准尺寸，便于与链轮、齿轮、蜗轮、联轴器等直接啮合或连接。

主要特点

• 必须配减速箱：输出齿轴，标配齿轮减速箱一体式供货。
• 规格覆盖广：电机法兰 60×60 ~ 130×130 mm；功率 15 ~ 1200 W；电压 3 ~ 220 V。
• 转速可控：电机额定 1000 ~ 3000 rpm；配比后可获得低速高扭矩输出。
• 减速箱范围：法兰 60×60 ~ 130×130 mm；速比 3 ~ 500（支持多级叠比）。
• 结构与寿命：高硬度齿轮+加厚轴承，抗冲击、低噪声、持续工作寿命长。
• 安装通用：方形法兰、定位凸台与孔距标准化，齿轴支持键槽/定制齿形。

技术参数

• 电机外形：方形法兰 60×60 ~ 130×130 mm
• 功率范围：15 W ~ 1200 W
• 额定转速：1000 ~ 3000 r/min（空载/额定略有差异）
• 额定电压：3 / 12 / 24 / 48 / 90 / 110 / 220 V（3 ~ 220 V 覆盖）
• 轴型：齿轴输出（可定制键槽、模数/齿数、端部形状）
• 工作制：S1 连续 / S2 间歇
• 冷却方式：自然冷却（风冷可选）
• 绝缘/防护：B/F 级；IP40~IP54（按需）

注：不同电压与功率段的电流、堵转转矩、效率与噪声指标会有所差异，请以型号样本与图纸为准。

减速箱规格

• 法兰尺寸：60×60 ~ 130×130 mm
• 速比范围：i = 3 ~ 500（支持一级/二级/三级叠比）
• 齿轮材料：合金钢渗碳淬火或粉末冶金（视机型），强度高、磨损小、噪声低
• 承载校核：径向/轴向载荷加厚轴承布置，适合齿轮/链轮啮合输出
• 润滑方式：长寿命润滑脂（可选油浴/食品级）

输出速度与扭矩：按 n_out = n_motor / i、T_out ≈ T_motor × i × η 估算（η 为传动效率）。如需核算选型，请提供负载、滚筒/齿轮直径、启停频率等工况数据。

应用领域

• 齿轮/链轮啮合驱动、分度与同步机构
• 输送与包装机械、门控与闸机、展示机构
• 检测分度、贴标、轻载卷绕与送料
• AGV/物流末端执行、实验/医疗小型设备

选型步骤（快速）

1. 确定需求：目标电压/功率/转速（或减速后速度与扭矩）、占空比（S1/S2）。
2. 计算扭矩：T = 9550 × P / n 或 T = F × r / η（含传动效率）。
3. 选择速比：按输出速度与扭矩匹配，优先 3/5/10/20/30/50/100/200/300/500 等标准比。
4. 校核结构：法兰/齿轴尺寸、轴向/径向载荷、噪声与温升。
5. 确认接口：齿形/模数/齿宽、键槽与定位方式、是否需要制动/编码器。

常见问题（FAQ）

Q1：为什么此电机必须配减速箱？
A1：齿轴用于驱动齿合输出，需要通过减速箱降速增扭并提供承载与定位能力；若直接使用，易因扭矩不足或轴承承载不足而出现早期磨损与失效。

Q2：齿轴参数如何提供？
A2：请提供齿形（渐开线/直齿/斜齿）、模数或 DP、齿数、齿宽，以及端部结构（键槽/通孔/倒角等）；也可直接发送对接齿轮的图纸以便确认。

Q3：是否支持食品级或低噪声方案？
A3：可以。可选食品级润滑脂，并提供低噪声齿面修形与密封结构等配置，适用于洁净/静音场景。
